aide:brochage_tmd700

Brochage du port COM pour le Kenwood TM-D700

Pourquoi fabriquer cette prise ? Elle vous permet de relier votre TM-D700 sur votre PC, ceci vous permet ensuite de gérer la configuration, les mémoires et même piloter votre TM-D700. Vous pouvez également l'utiliser comme TNC packet avec un programme de terminal, voir directement sous certains logiciels comme UI-View.

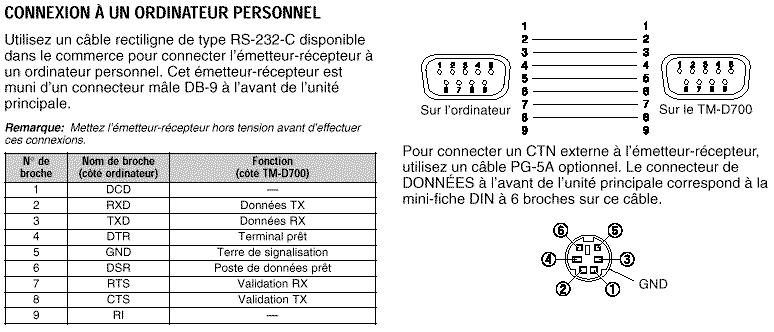

Il est très facile de concevoir le cable TM-D700/PC car celui-ci ne comporte aucun croisement de fils, seul les broches 1 et 9 ne sont pas utilisées.

DB 9 coté TM-D700 DB 9 coté PC DB 25 coté PC
2 RXD (broche 2) RXD (broche 3)
3 TXD (broche 3) TXD (broche 2)
4 DTR (broche 4) DTR (broche 20)
5 GND (broche 5) GND (broche 7)
6 DSR (broche 6) DSR (broche 6)
7 RTS (broche 7) RTS (broche 4)
8 CTS (broche 8) CTS (broche 5)
